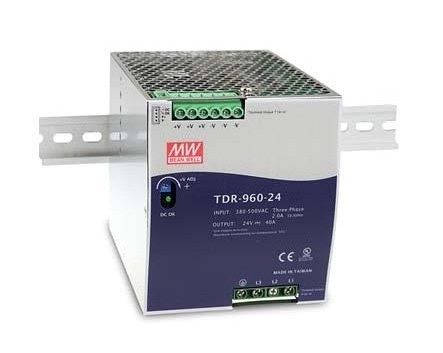

| MODELO |
TDR-960-24 |
TDR-960-48 |
|
SAÍDA
|
TENSÃO DE C.C. |
24V |
48V |
| |
CORRENTE AVALIADO |
40A |
20A |
| |
ESCALA ATUAL |
0 ~ 40A |
0 ~ 20A |
| |
PODER AVALIADO |
960W |
960W |
| |
ONDINHA & RUÍDO (máximo) Note.2 |
180mVp-p |
250mVp-p |
| |
TENSÃO AJUSTÁVEL ESCALA |
24 ~ 28V |
48 ~ 55V |
| |
TOLERÂNCIA Note.3 da TENSÃO |
±1.0% |
±1.0% |
| |
LINHA REGULAMENTO |
±0.5% |
±0.5% |
| |
REGULAMENTO DA CARGA |
±1.0% |
±1.0% |
| |
INSTALAÇÃO, TEMPO DE ELEVAÇÃO |
1000ms, 100ms/400VAC 800ms, 100ms/500VAC na carga máxima |
| |
SUSTENTE o TEMPO (o tipo.) |
12ms/400VAC 14ms/500VAC na carga máxima |
|
ENTRADA
|
ESCALA Note.4 da TENSÃO |
340 trifásicos ~ 550VAC (operação dupla possível) 480 da fase ~ 780VDC |
| |
ESCALA DE FREQUÊNCIA |
47 ~ 63Hz |
| |
FATOR de PODER (tipo.) |
PF≧0.88/400VAC PF≧0.86/500VAC na carga máxima |
| |
EFICIÊNCIA (tipo.) |
94% |
94,5% |
| |
CORRENTE da C.A. (tipo.) |
2A/400VAC 1.4A/500VAC |
| |
CORRENTE do INRUSH (tipo.) |
COMEÇO FRIO 60A |
| |
CORRENTE DO ESCAPAMENTO |
<3> |
|
PROTEÇÃO
|
SOBRECARGA
|
105 ~ 130% avaliou potência de saída |
| |
|
Tipo da proteção: A limitação atual constante, unidade interromperá após o segundo 3. , re-poder recuperar sobre |
| |
TENSÃO EXCEDENTE
|
29 ~ 33V |
56 ~ 65V |
| |
|
Tipo da proteção: Tensão interrompida do/p, re-poder recuperar sobre |
| |
TEMPERATURA EXCEDENTE |
A tensão interrompida do/p, recupera automaticamente depois que a temperatura vai para baixo |
|
FUNÇÃO
|
A APROVAÇÃO da C.C. CONTACTA REALMENTE AVALIAÇÕES (o máximo) |
60Vdc/0.3A, 30Vdc/1A, carga 30Vac/0.5A resistive |
| |
PARTILHA ATUAL |
Consulte por favor para funcionar manual |
|
AMBIENTE
|
TEMPERATURA DE TRABALHO. Note.5 |
-30 ~ +70℃ (refira “Derating a curva”) |
| |
UMIDADE DE TRABALHO |
20 ~ não-condensação do RH de 95% |
| |
TEMPERATURA DO ARMAZENAMENTO., UMIDADE |
-40 ~ +85℃, 10 ~ não-condensação do RH de 95% |
| |
Temperatura. COEFICIENTE |
±0.03%/℃ (0 ~ 50℃) |
| |
VIBRAÇÃO |
Componente: 10 ~ 500Hz, 2G 10min. /1cycle, 60min. cada ao longo de X, Y, machados de Z; Montagem: Conformidade a IEC60068-2-6 |
|
SEGURANÇA & COMPATIBILIDADE ELETRÓNICA
(Nota 6)
|
STANDARD DE SEGURANÇA |
UL508, AS/NZS62368.1, EAC TP TC 004 aprovou, os CB IEC62368-1 aprovados por SIQ |
| |
SUPORTE A TENSÃO |
I/P-O/P: 3KVAC I/P-FG: 2KVAC O/P-FG: APROVAÇÃO DE 0.5KVAC O/P-DC: 0.5KVAC |
| |
RESISTÊNCIA DO ISOLAMENTO |
I/P-O/P, I/P-FG, O/P-FG: >100M Ohms/RH de 500VDC/25℃/70% |
| |
EMISSÃO DA COMPATIBILIDADE ELETRÓNICA |
Conformidade a EN55032 (CISPR32), EN61204-3 classe B, EN61000-3-2, - 3, EAC TP TC 020 |
| |
IMUNIDADE DA COMPATIBILIDADE ELETRÓNICA |
Conformidade a EN61000-4-2,3,4,5,6,8,11, EN55024, EN61000-6-2 (EN50082-2), EN61204-3, nível da indústria pesada, critérios de A, EAC TP TC 020 |
|
OUTRO
|
MTBF |
59.4K horas MIL-HDBK-217F mínimo (25℃) |
| |
DIMENSÃO |
110*125.2*150mm (W*H*D) |
| |
EMBALAGEM |
2.47Kg; 6pcs/15.8Kg/1.47CUFT |
